织·爱

金属 3D 打印雕塑

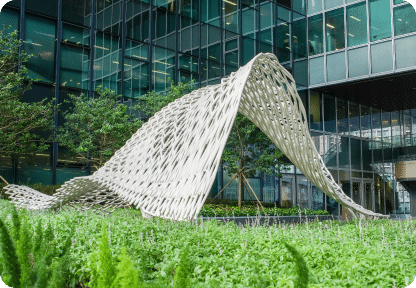

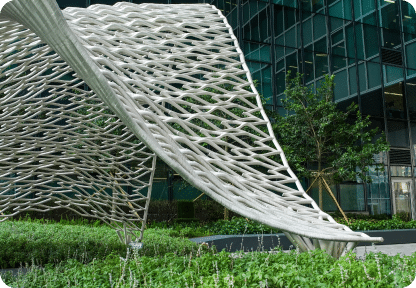

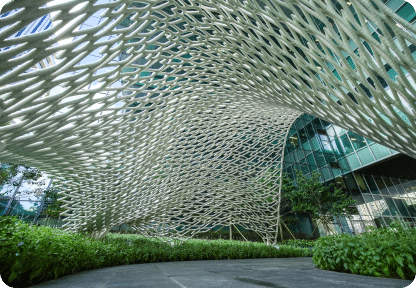

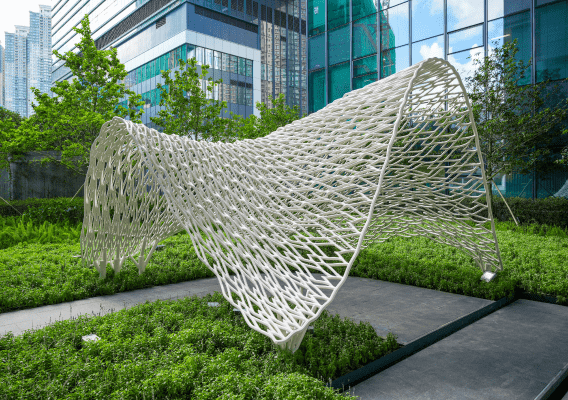

超大型金属3D打印雕塑【织·爱】坐落于香港入境处将军澳新总部的"婚礼花园"。 这座采用融速科技WAAM电弧增材制造技术打印的雕塑长宽高为 5.3m×4.8m×3.8m,总重量超 2000kg, 设计灵感来自于飘逸灵动的新娘头纱,雕塑中共有 1312 个镂空心型纹理, 与新人的两颗真爱之心交织成 1314 颗心,象征永恒的爱,充满艺术创意与浪漫寓意。
浏览
航空航天
船舶制造
石油器械
核电水电

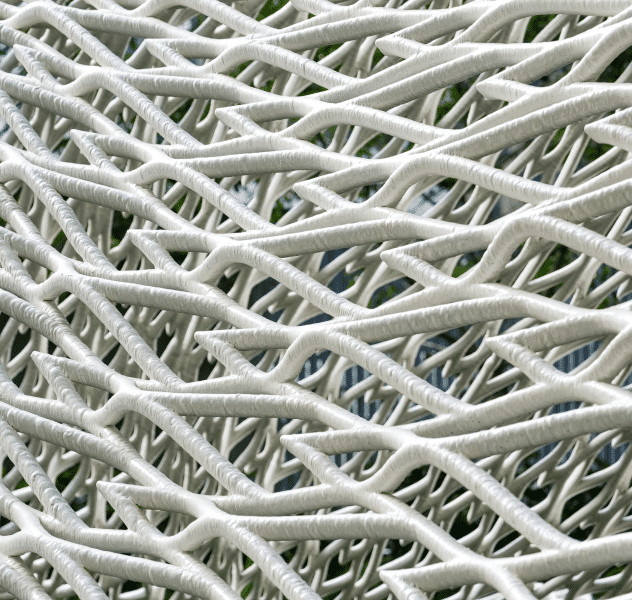

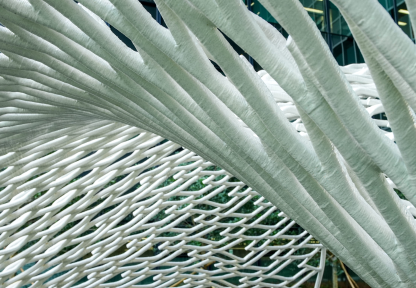

雕塑的整体结构是由类四边形的网格管路连接而成,结构复杂,且管路弯曲角度较大,整体尺寸也较大, 对于整体构件的打印变形控制有较大难度,对角度打印与工艺调试的要求也颇高。因此, 我们将结构件根据角度幅度和支撑方式分成了多个区域进行打印,然后再利用组对工装拼焊。 通过融速科技自研的路径切片软件,可以精确的规划每个区域的打印路径,设计打印参数。
打印过程中,针对整体构造的细节优化,融速科技主要从两部分进行工艺参数的调试测试,保证雕塑的质量性能。
一是对于偏竖直方向的打印,融速科技进行了5轮工艺参数调整和优化,保证打印件壁厚保持在合理范围内, 同时也改善了打印件外观。二是针对大倾角方向的打印,优化后持续打印50°倾角维持稳定纹路,调整打印切面, 通过对打印的网状结构件进行测试,走向与数模比较基本一致,解决了因打印件体积大而易变形的问题。
打印过程中,为保证头纱雕塑的成品质量,搭载了融速科技八轴联动的大型竖直导轨电弧增材打印设备RS-R1和RS-L2, 它们采用自研高精度标定算法,保证绝对路径精度,可做到大尺寸、自动化与高精度为一体,为头纱雕塑的超高质量与准时交付提供有力保障。
同时,RS-R1/L2设备装备了多个传感器来辅助增材打印。如高度传感器,保证打印高度的一致性及补偿干深长; 单点红外测温传感器,可有效保证层与层之间的温度要求,保证打印过程中形貌的质量。 同时采用自主研发的熔池监控相机,远离焊接强光污染,可清晰直观地观察熔池动态形貌。
