优于锻件标准！融速科技ER308L激光送丝工艺性能实测数据大公开

ER308L不锈钢是一种通用的低碳奥氏体不锈钢焊丝，主要由铬、镍和钼等元素组成。它具有可靠的耐腐蚀性、良好的焊接工艺性和稳定的力学性能，常用于焊接不锈钢零件、管道和容器等。

今天为大家分享融速科技激光送丝增材技术制造的ER308L不锈钢的工艺性能数据。

材料信息

ER308L不锈钢。

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台Laser One打印了ER308L不锈钢样件，经热处理后，其性能数据如下：

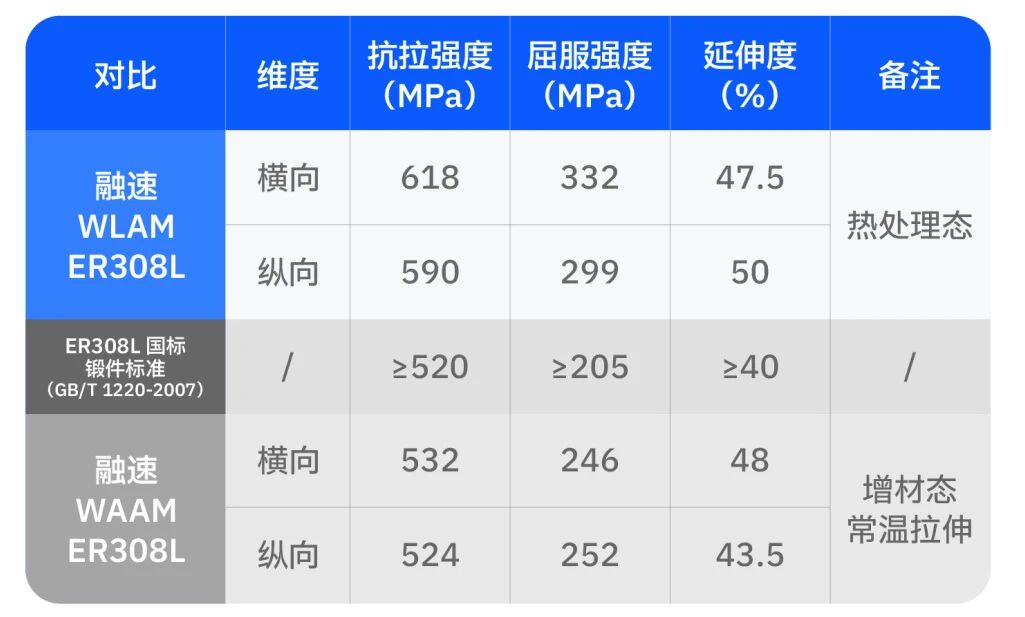

横纵向抗拉强度大于590MPa：ER308L不锈钢WLAM样件横向抗拉强度为618MPa，屈服强度为332MPa，延伸率为47.5%；纵向抗拉强度为590MPa，屈服强度为299MPa，延伸率为50%。

符合国标GB/T 1220-2007 锻件标准：总体上来看，ER308L不锈钢WLAM样件抗拉强度、屈服强度、延伸率高于ER308L不锈钢锻件标准（抗拉≥520 MPa，屈服≥205 MPa，延伸率≥40%）。

激光增材强度均优于电弧增材强度：融速科技ER308L不锈钢WLAM样件的横纵向抗拉强度（618MPa、590MPa）和屈服强度（332MPa、299MPa），均优于融速科技ER308L不锈钢WAAM样件的横纵向抗拉强度（532MPa、524MPa）和屈服强度（246MPa、252MPa）。

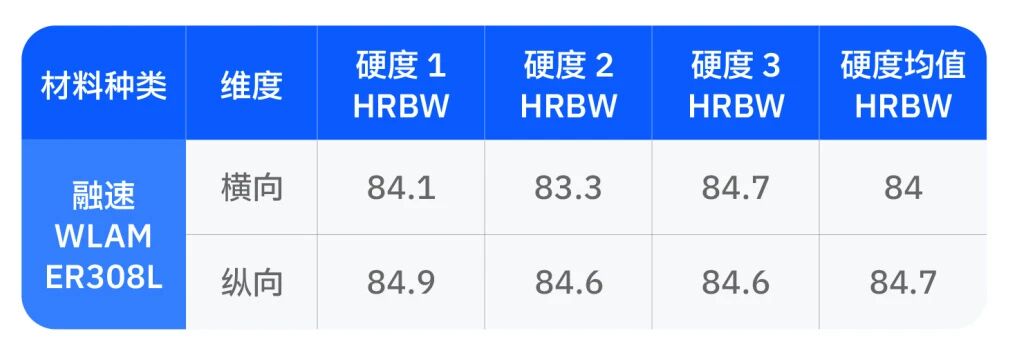

硬度数据均匀一致：横向和纵向的三组硬度数据各自非常集中，波动范围极小，横向硬度84.1、83.3、84.7HRBW，纵向硬度84.9、84.6、84.6HRBW，横向和纵向的平均硬度值也接近。

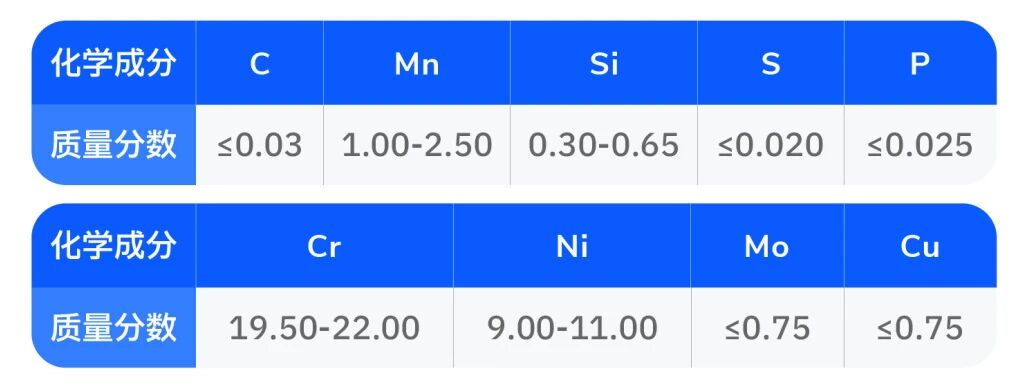

化学成分

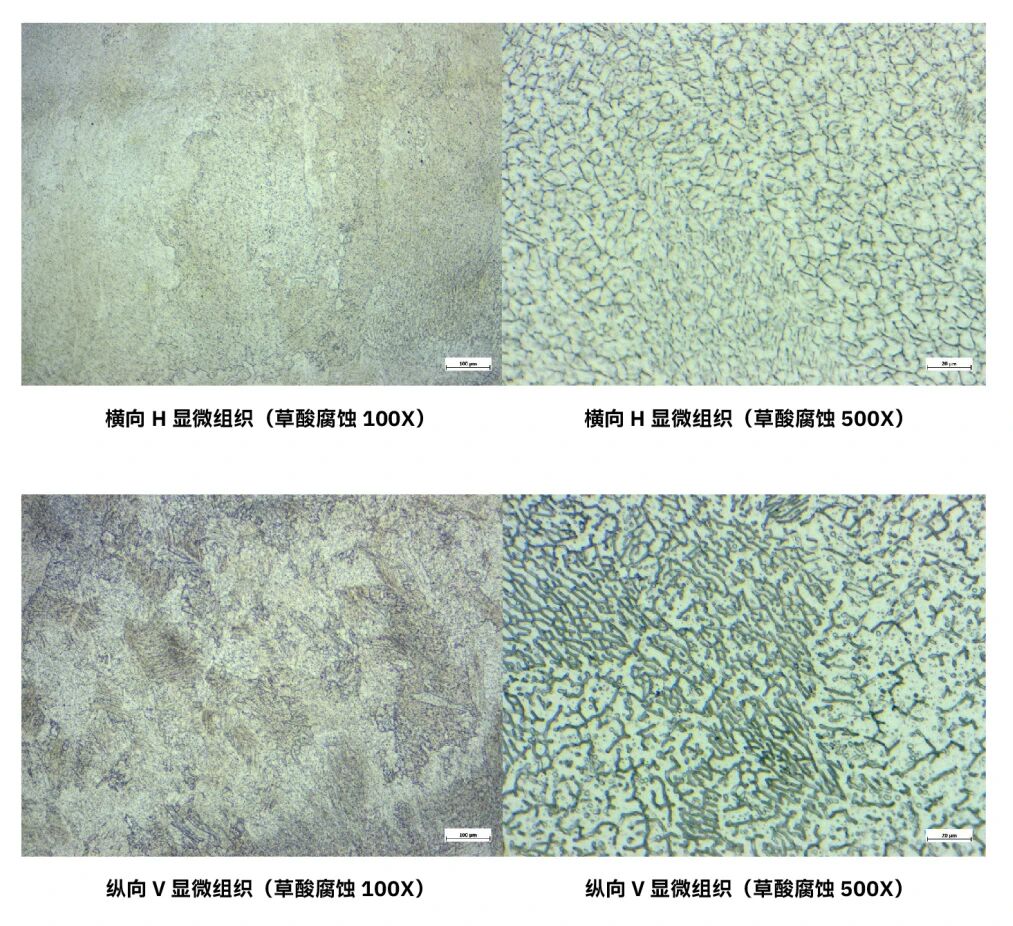

显微组织

金相

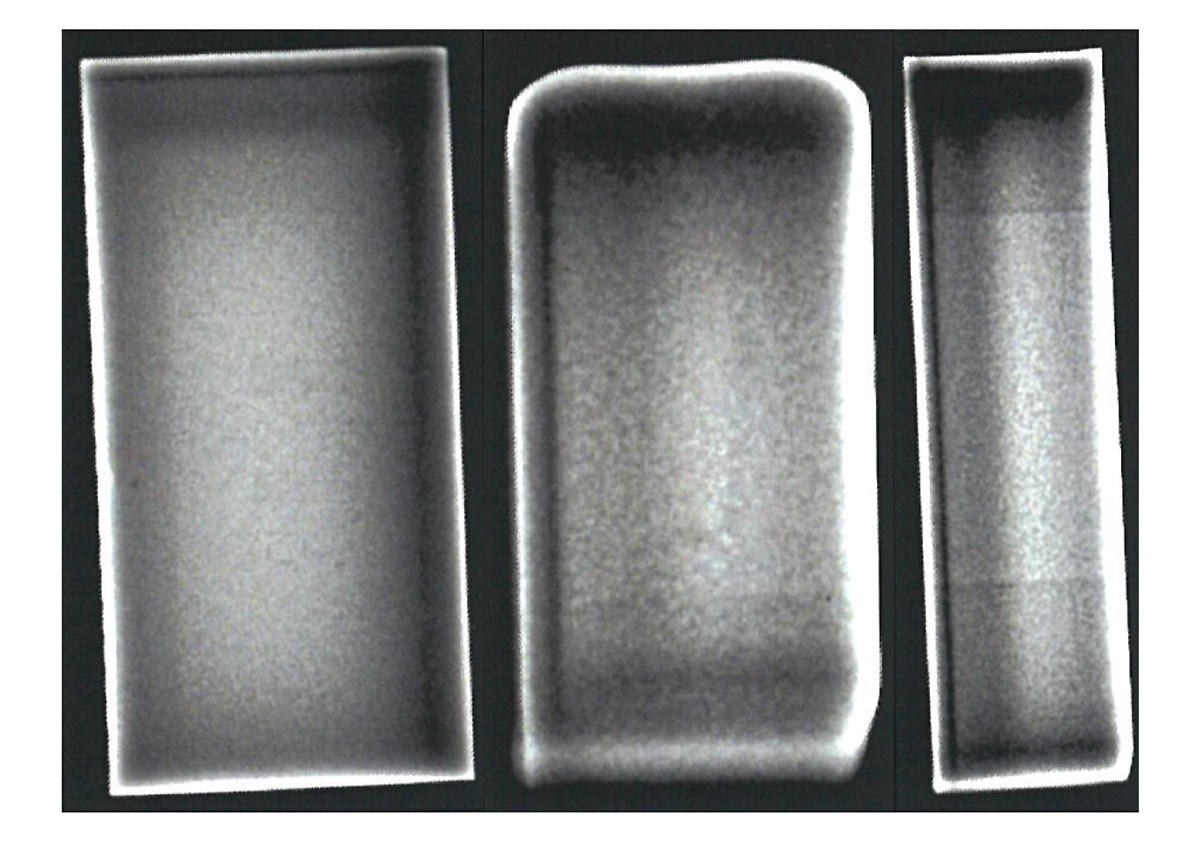

X射线无损检测

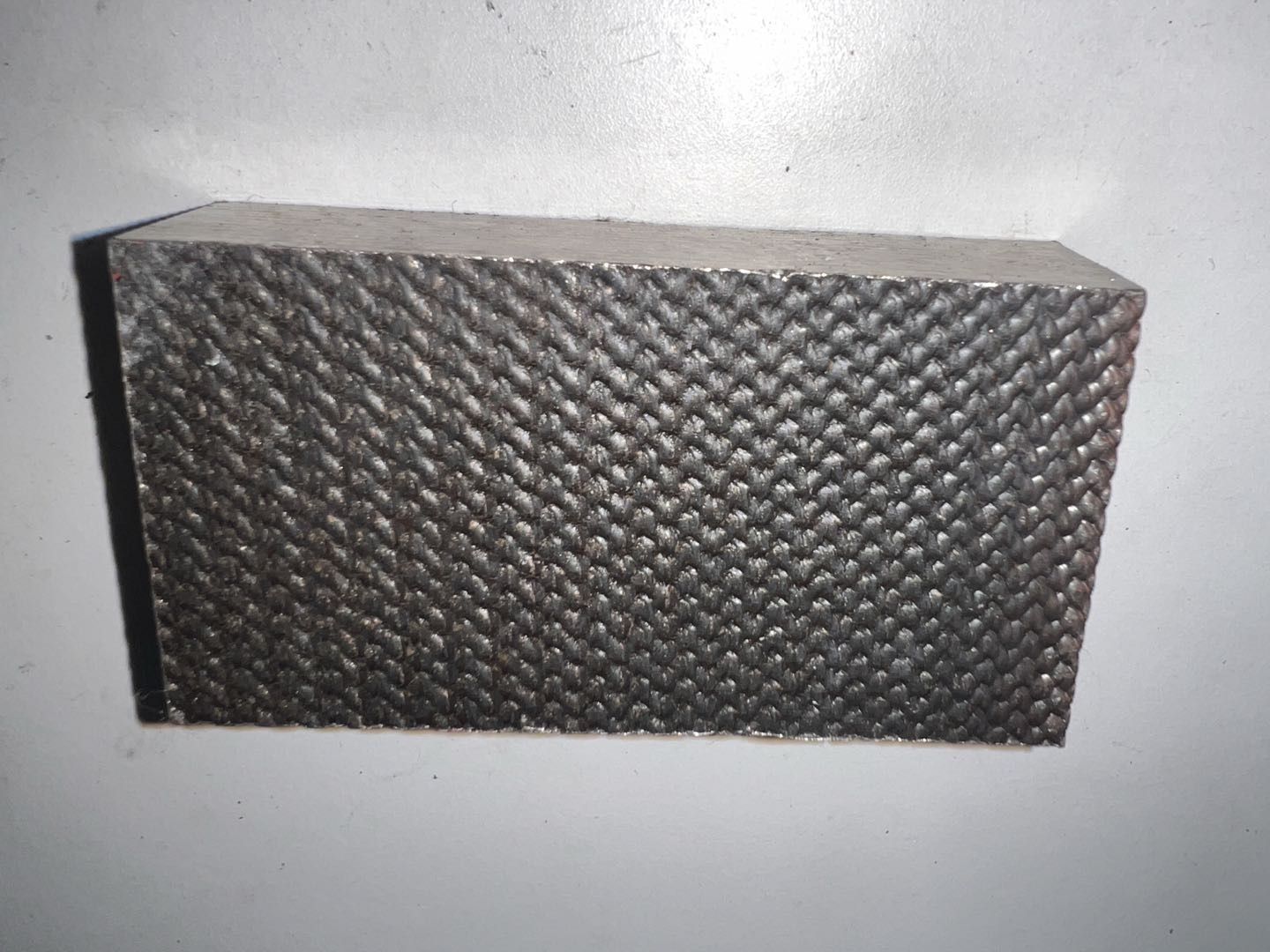

ER308L不锈钢WLAM试样

适配设备

现ER308L不锈钢适配于融速科技的桌面级激光送丝设备Laser Mini、科研激光送丝设备Laser One、超同轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

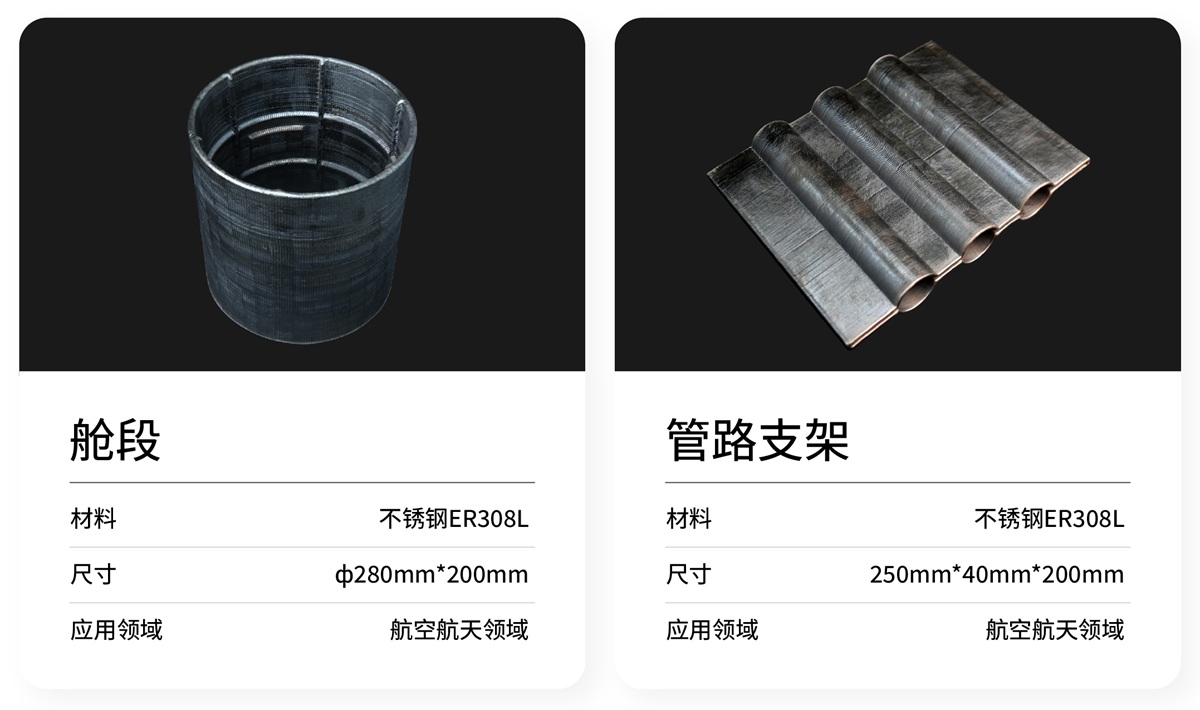

打印成品

更多关于ER308L不锈钢的信息，可到 www.rongsu.com 材料科学栏目下载详细信息 ！
