铝合金也能激光送丝打印？融速科技发布5356工艺性能

5356铝合金是一种常用的铝镁合金焊丝,主要由铝、镁、锰等元素构成。它具有良好的流动性、耐腐蚀性和可加工性, 常用于焊接铝合金、铸铝件和铝合金与铜合金的连接等，广泛应用于航空航天、汽车制造、造船、建筑等领域。

今天为大家分享融速科技激光送丝增材技术制造的铝合金5356的工艺性能数据。

材料信息

5356 铝合金

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台打印了5356铝合金样件，经热处理后，其性能数据如下：

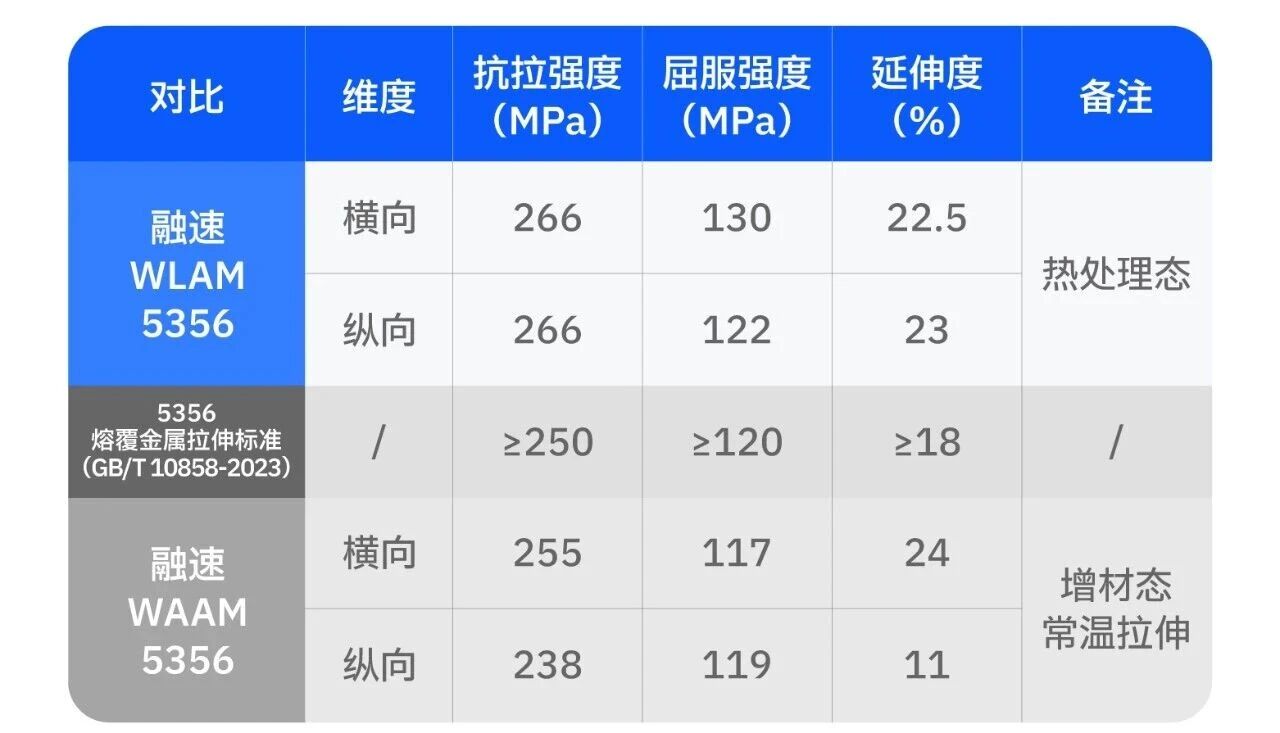

横纵向抗拉强度突破260MPa优于电弧增材：5356铝合金WLAM样件横向抗拉强度为266MPa，屈服强度为130MPa；纵向抗拉强度为266MPa，屈服强度为122MPa；均优于融速科技5356铝合金WAAM样件的抗拉与屈服强度（横向抗拉255MPa，横向屈服117MPa，纵向抗拉238MPa，纵向屈服119MPa）

符合GB/T 10858-2023熔覆金属拉伸标准：总体上来看，5356铝合金WLAM样件抗拉强度、屈服强度、延伸率均高于5356铝合金熔覆金属拉伸标准（抗拉强度≥250MPa, 屈服强度≥120MPa, 延伸率≥18%）

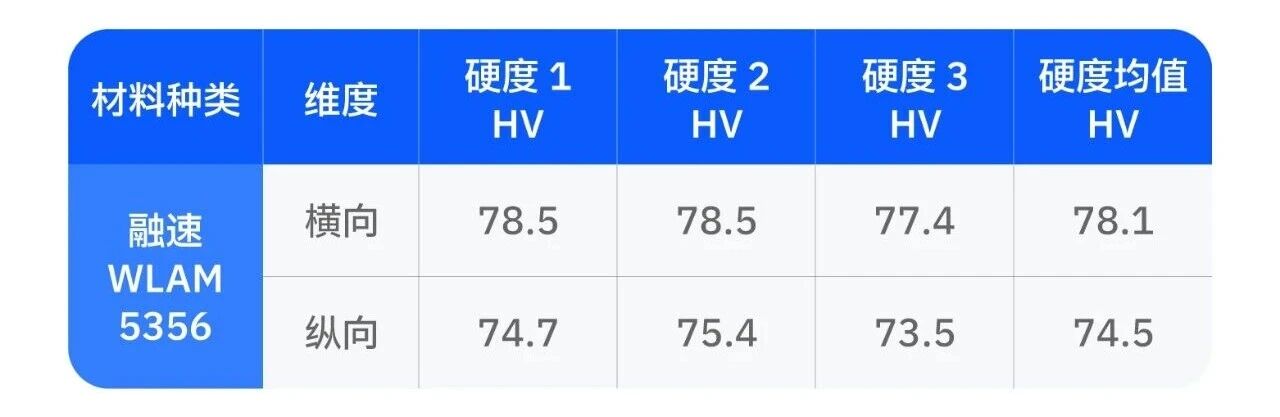

硬度数据均匀一致：横向和纵向的三组硬度数据各自非常集中，波动范围极小，横向硬度78.5、78.5、77.4HV，纵向硬度74.7、75.4、73.5HV。

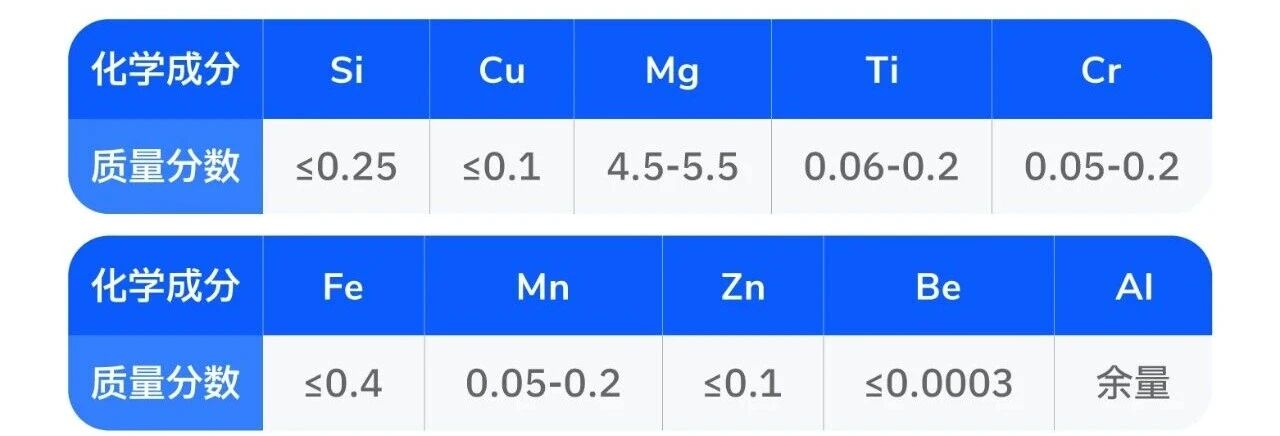

化学成分

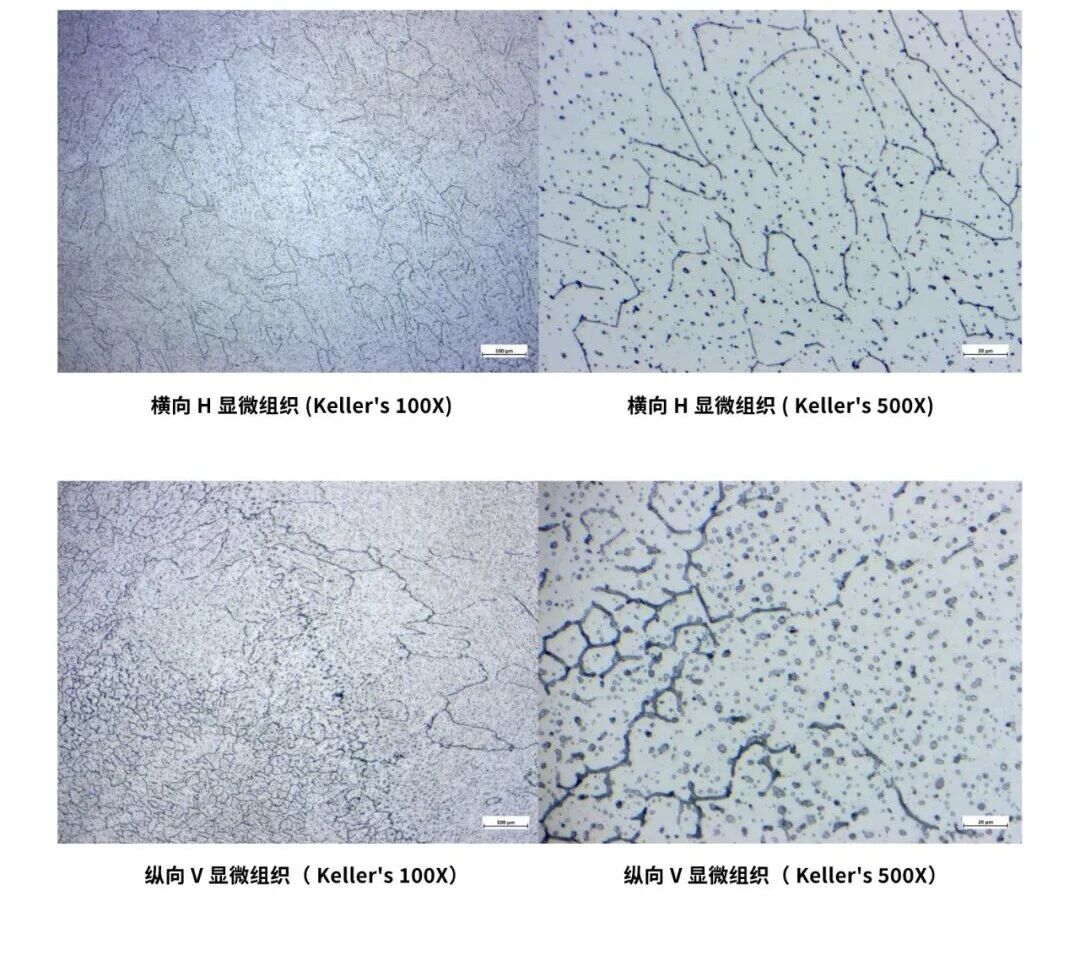

显微组织

金相

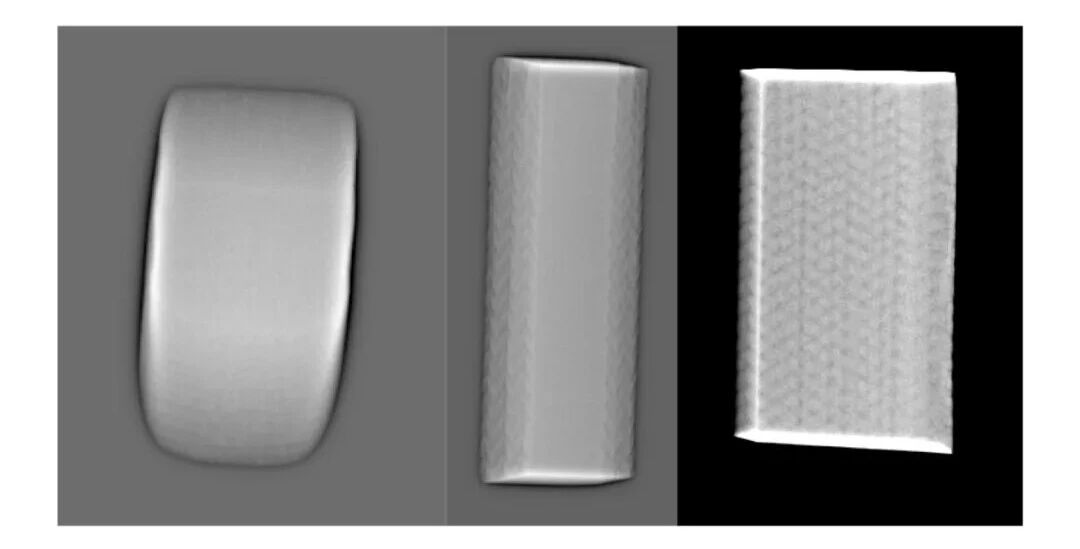

X射线无损检测

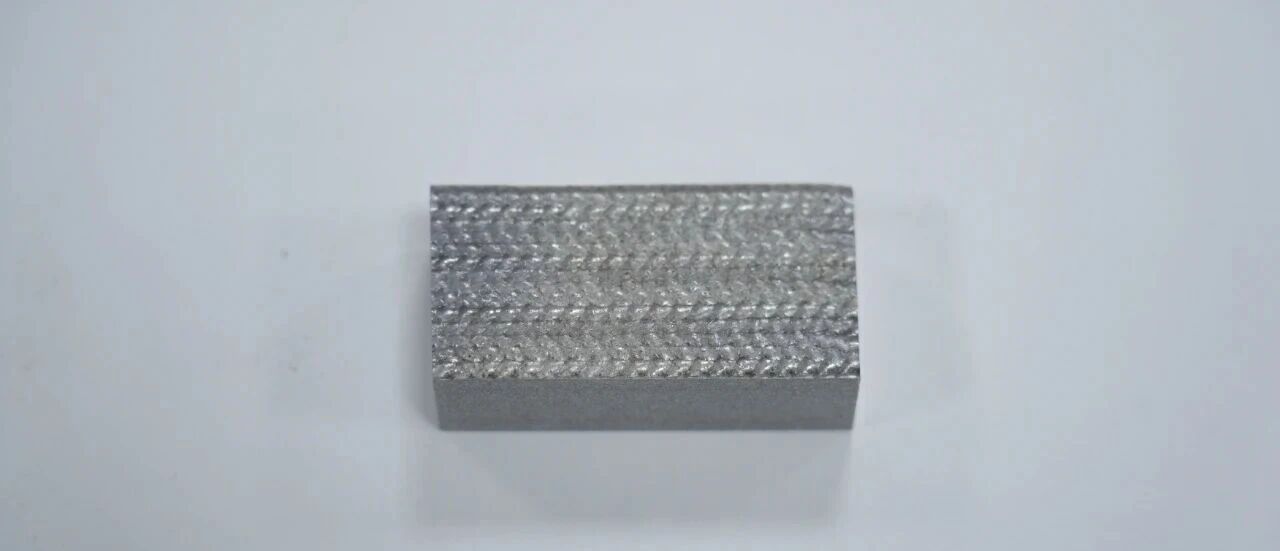

5356铝合金WLAM试样

适配设备

现5356铝合金适配于融速科技的激光送丝系统L1 Lite、八轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

更多关于5356铝合金的信息，可到 rongsu.com 材料科学栏目下载详细信息！
