TA15钛合金激光送丝性能优于锻件！抗拉强度近1000MPa

TA15钛合金是一种近α型高温钛合金，以其优异的高温强度、抗蠕变性能和良好的焊接性在500℃以下长期使用。该合金通过铝、锆等元素的固溶强化实现高比强度，兼具优良的锻造和热处理工艺性能，广泛应用于飞机隔框、壁板、航空发动机机匣等航空航天关键承力结构，是航空航天领域不可或缺的高性能材料。

今天为大家分享融速科技激光送丝增材技术制造的TA15钛合金的工艺性能数据。

材料信息

TA15钛合金。

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台Laser One打印了TA15钛合金样件，经热处理后，其性能数据如下：

横纵向抗拉强度接近1000MPa：TA15钛合金WLAM样件横向抗拉强度为1044MPa，屈服强度为930MPa，延伸率为11%；纵向抗拉强度为923MPa，屈服强度为842MPa，延伸率为12%。

符合国标GB/T 38915-2020 锻件标准：总体上来看，TA15钛合金WLAM样件抗拉强度、屈服强度、延伸率高于TA15钛合金锻件标准（抗拉≥885MPa，屈服≥825MPa，延伸率≥8%）。

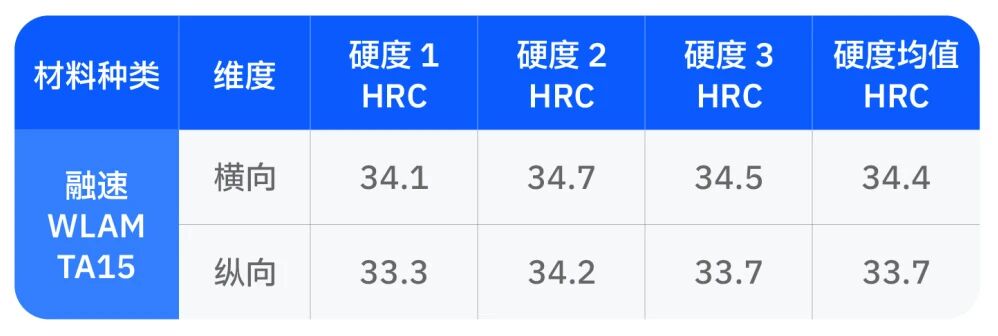

硬度数据均匀一致：横向和纵向的三组硬度数据各自非常集中，波动范围极小，横向硬度34.1、34.7、34.5HRBW，纵向硬度33.3、34.2、33.7HRBW。

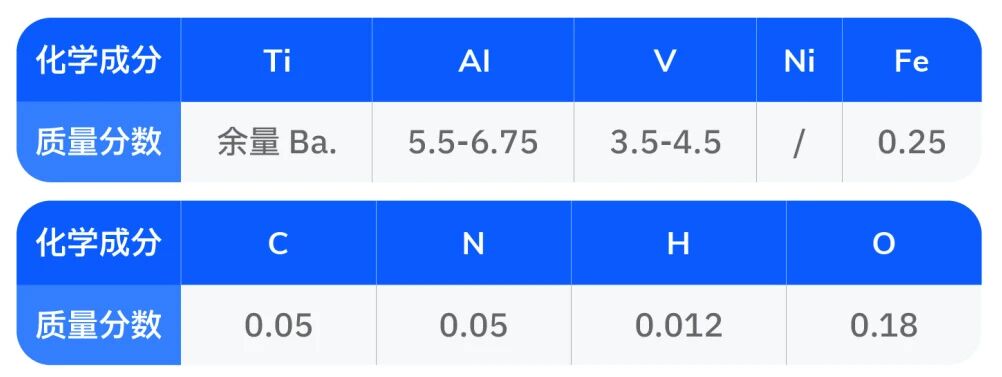

化学成分

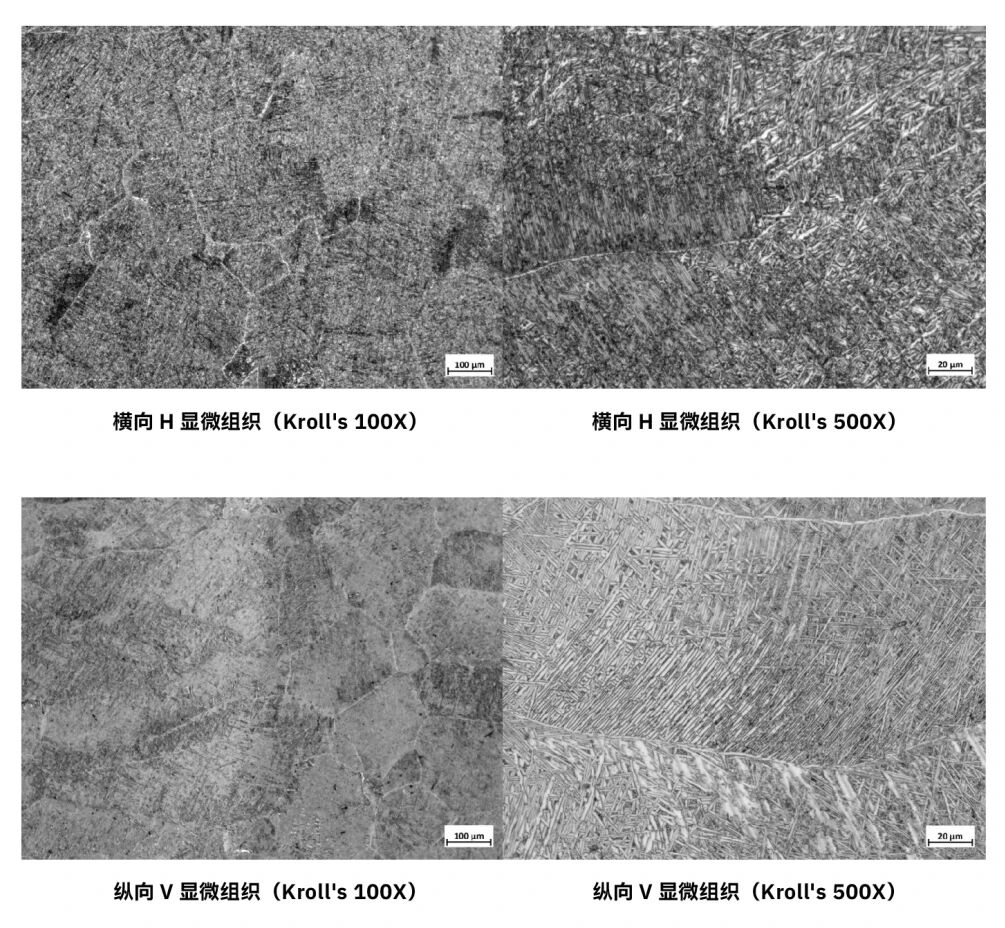

显微组织

金相

X射线无损检测

TA15钛合金WLAM试样

适配设备

现TA15钛合金适配于融速科技的科研激光送丝设备Laser One、八轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

更多关于TA15钛合金的信息，可到 rongsu.com 材料科学 栏目下载详细信息！
