ER70S抗拉强度大于500MPa！和融速科技一起探秘其激光送丝工艺性能数据

ER70S是一种通用的低碳钢气体保护焊用实芯焊丝，主要由硅、锰等元素进行脱氧和合金化，具有稳定的焊接特性与优良的焊缝成形能力，使其成为焊接低碳钢及低合金钢的首选材料，广泛用于汽车制造、桥梁建筑、压力容器管道等关键结构的焊接。

今天为大家分享融速科技激光送丝增材技术制造的ER70S碳钢的工艺性能数据。

材料信息

ER70S碳钢。

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台Laser One打印了ER70S碳钢样件，经热处理后，其性能数据如下：

横纵向抗拉强度大于500MPa：ER70S碳钢WLAM样件横向抗拉强度为576MPa，屈服强度为431MPa，延伸率为34.5%；纵向抗拉强度为524MPa，屈服强度为361MPa，延伸率为40%。

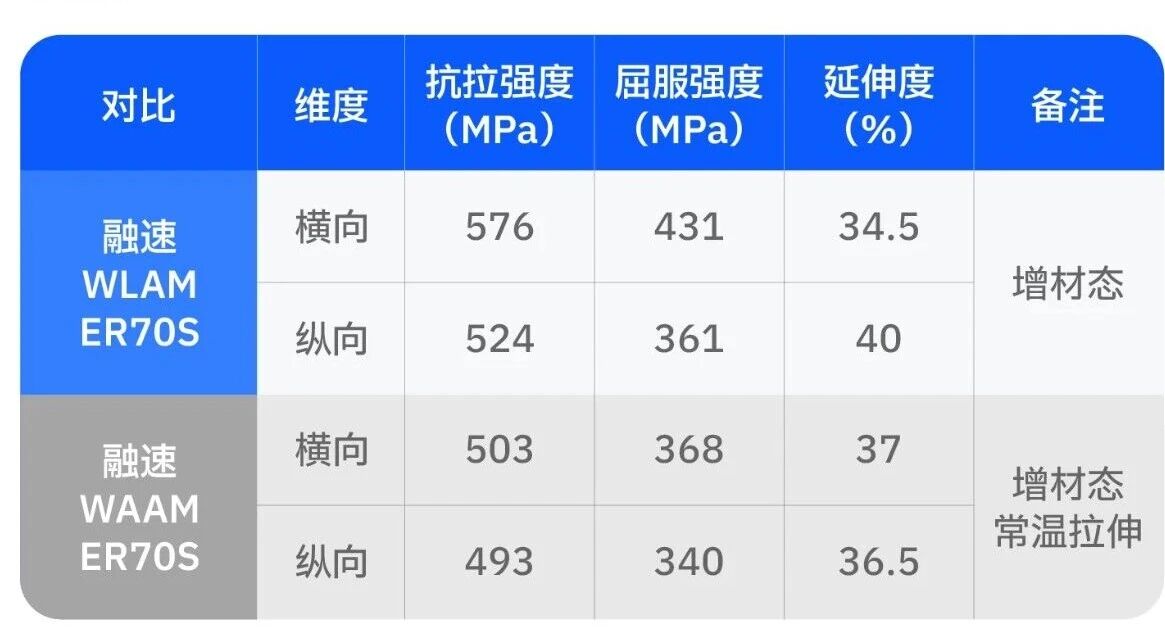

激光增材强度均优于电弧增材强度：融速科技ER70S碳钢WLAM样件的横纵向抗拉强度（576MPa、524MPa）和屈服强度（431MPa、361MPa），均优于融速科技ER70S碳钢WAAM样件的横纵向抗拉强度（503MPa、493MPa）和屈服强度（368MPa、340MPa）。

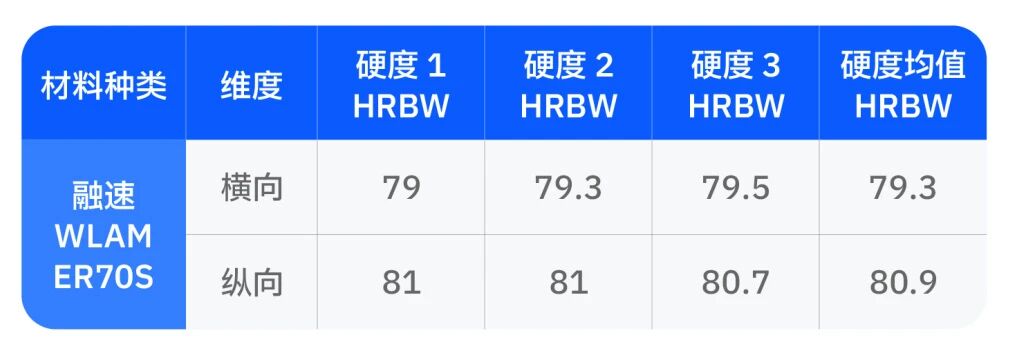

硬度数据均匀一致：横向和纵向的三组硬度数据各自非常集中，波动范围极小，横向硬度79、79.3、79.5HRBW，纵向硬度81、81、80.7HRBW。

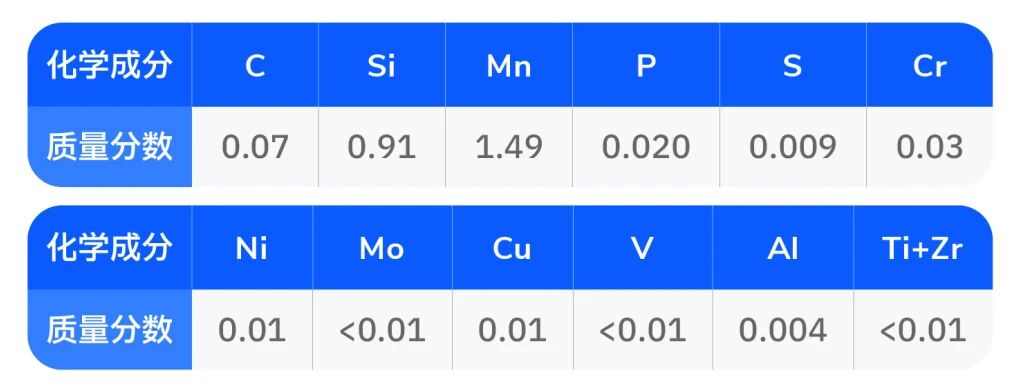

化学成分

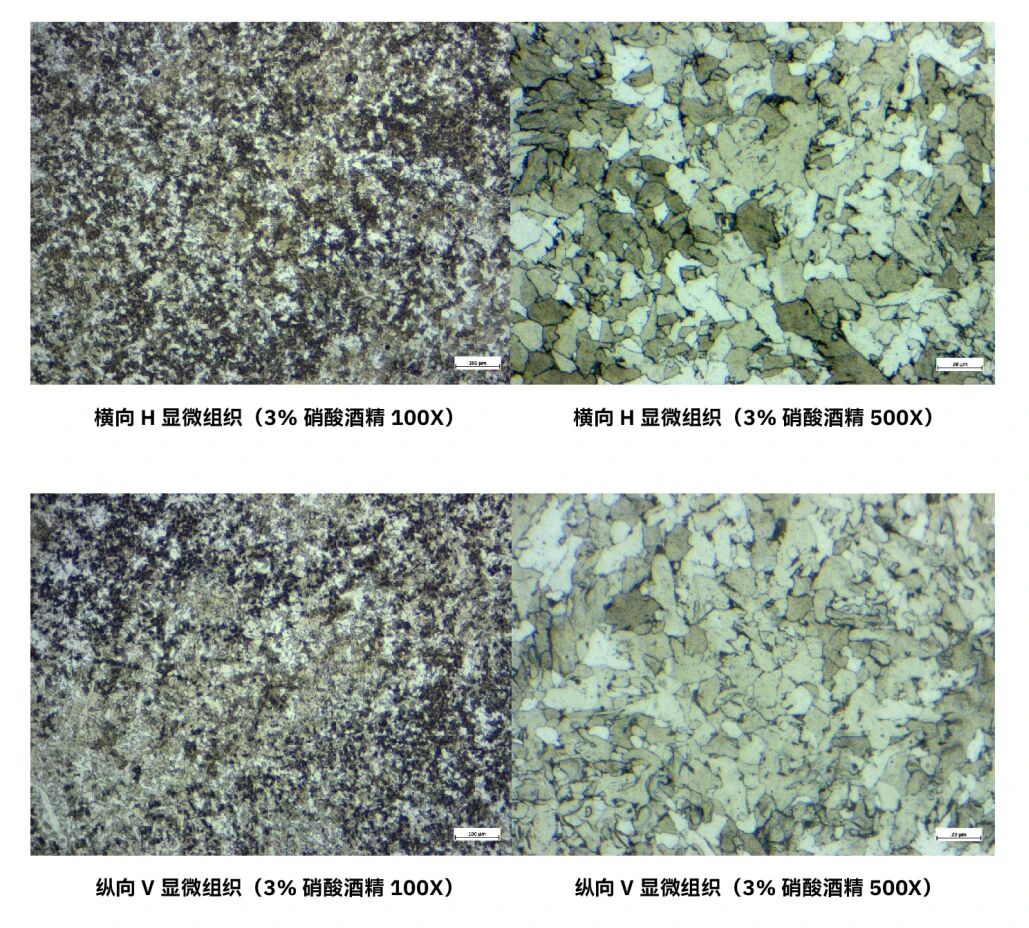

显微组织

金相

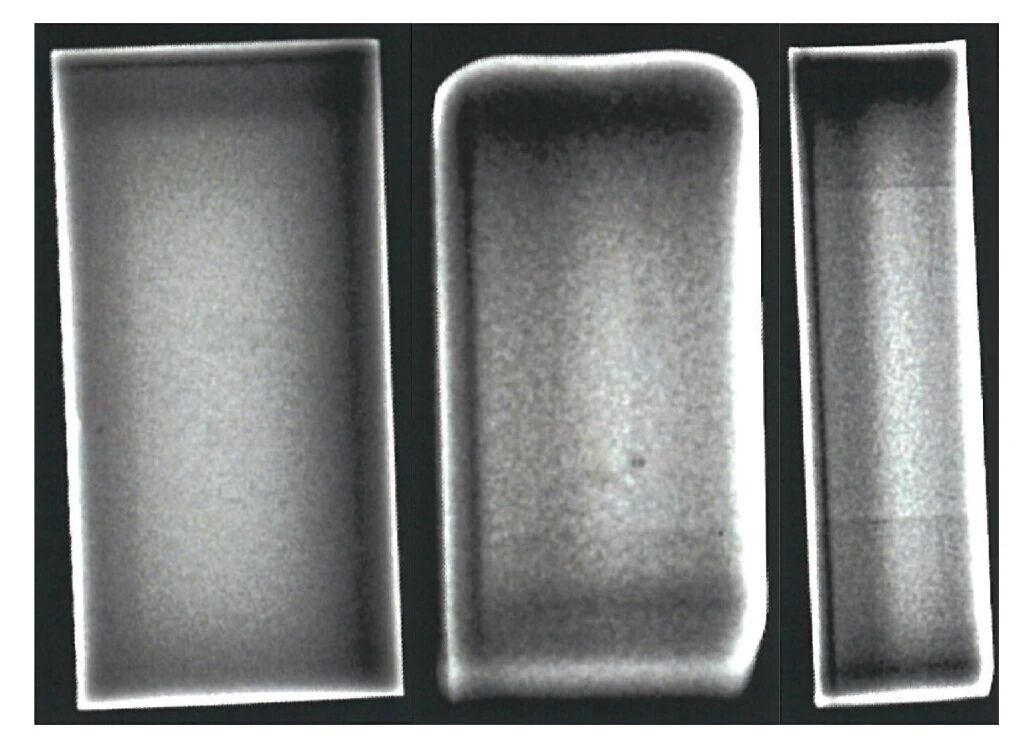

X射线无损检测

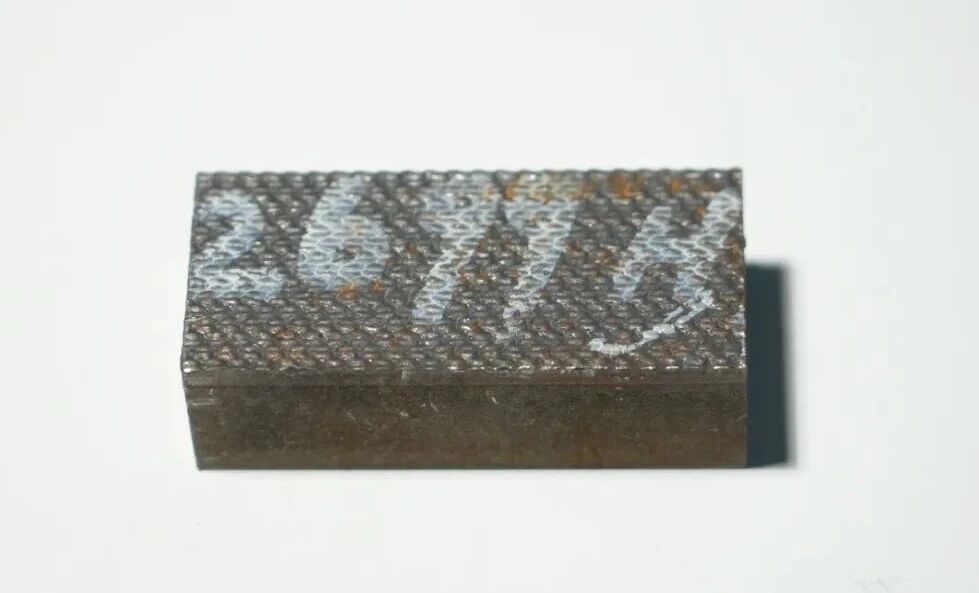

ER70S碳钢WLAM试样

适配设备

现ER70S碳钢适配于融速科技的科研激光送丝设备Laser One、八轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

更多关于ER70S碳钢的信息，可到 rongsu.com 材料科学栏目下载详细信息！
