性能超越锻件！融速科技TC4钛合金激光送丝工艺性能数据大公开

TC4钛合金是当前应用最广泛的钛合金，主要由钛、铝、钒、铁等元素构成。它具有优异的强度、硬度和耐腐蚀性能，常用于航空航天、汽车制造、医疗器械等领域，可用于制造飞机发动机部件、车身结构件、人工关节等高强度要求的零部件。

今天小编为大家分享融速科技激光送丝增材技术制造的TC4钛合金的工艺性能数据。

材料信息

TC4钛合金，国际通用牌号为Ti-6Al-4V。

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台Laser One打印了TC4钛合金样件，经热处理后，其性能数据如下：

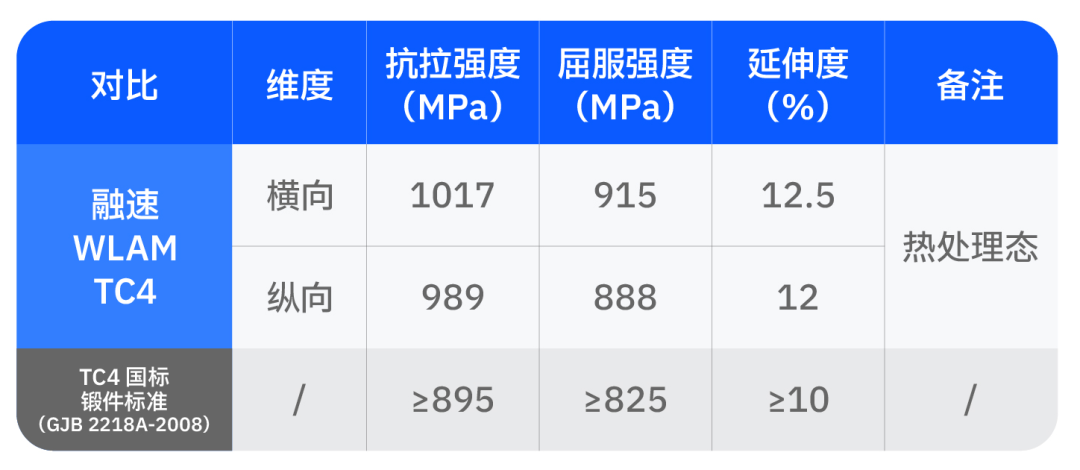

横向抗拉强度大于1000MPa：TC4钛合金WLAM样件的横向抗拉强度为1017MPa，屈服强度为915MPa，延伸率为12.5%；纵向抗拉强度为989MPa，屈服强度为888MPa，延伸率为12%，力学性能表现良好。

符合国标 GJB 2218A-2008 锻件标准：总体上来看，TC4 钛合金WLAM样件的抗拉强度、屈服强度、延伸率高于TC4钛合金锻件标准（抗拉≥895 MPa，屈服≥825 MPa，延伸率≥10%）。

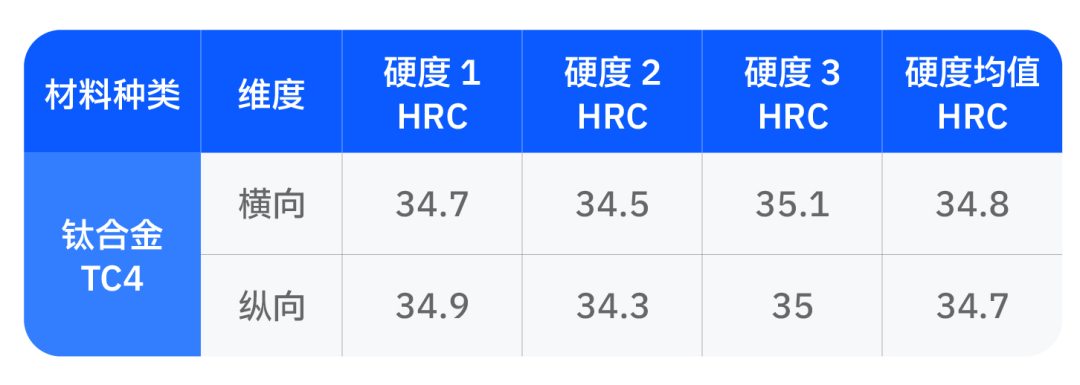

硬度数值均大于34且分布集中：TC4钛合金WLAM样件的三个横向硬度数值分别为34.7, 34.5, 35.1；三个纵向硬度数值分别为34.9, 34.3, 35.0，横向与纵向性能差异较小，分布集中。

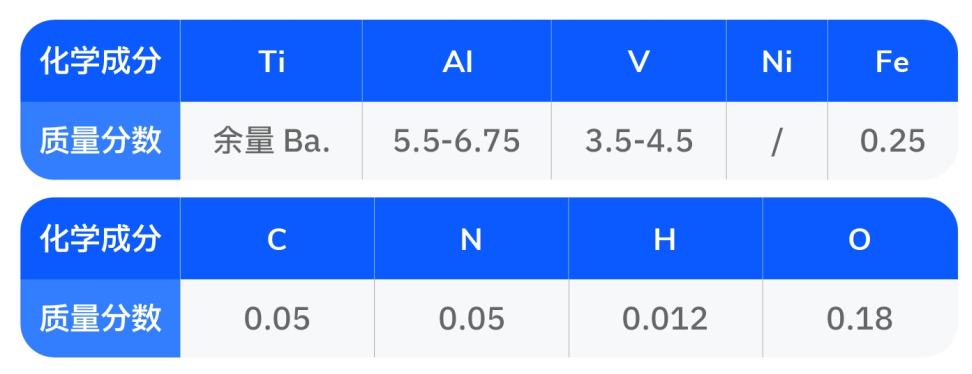

化学成分

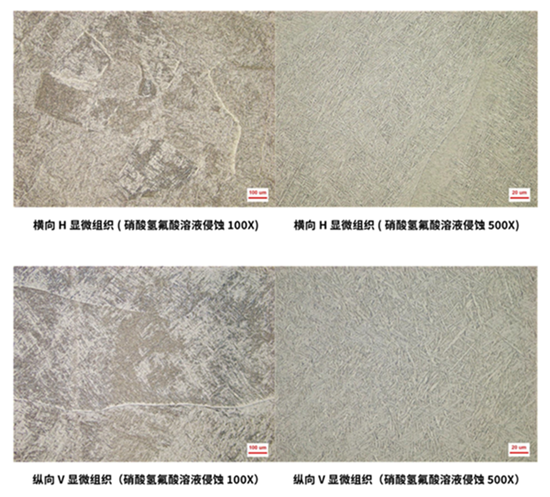

显微组织

金相

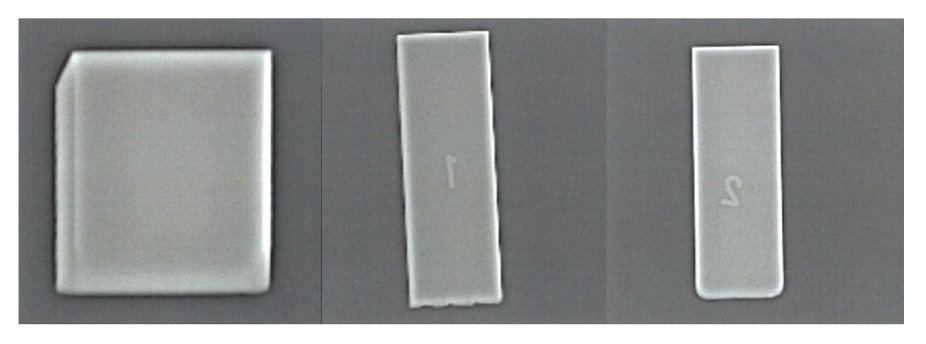

X射线无损检测

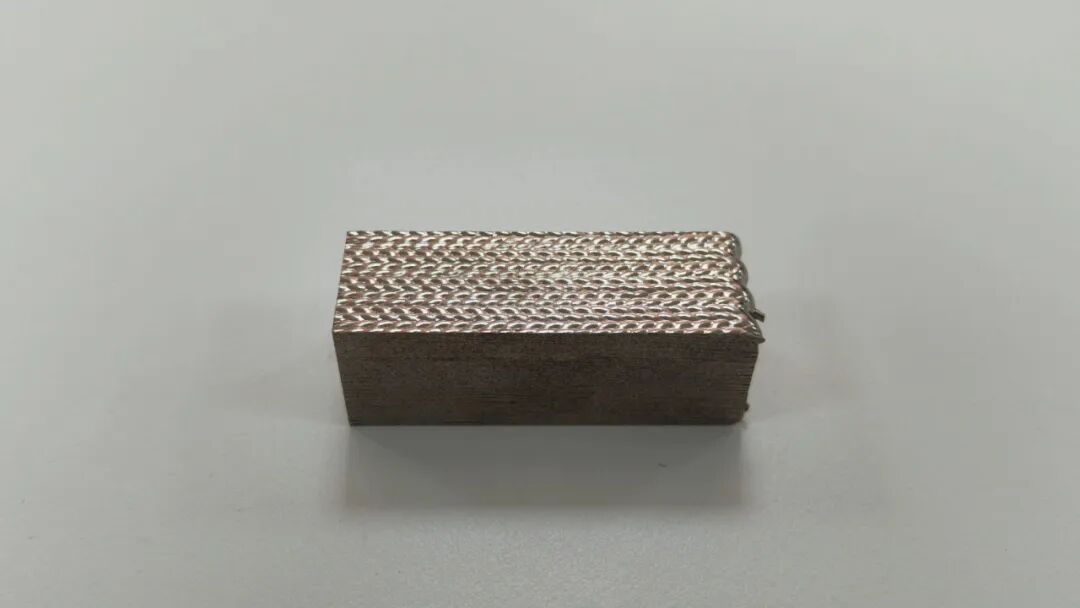

TC4钛合金WLAM试样

适配设备

现TC4钛合金适配于融速科技的科研激光送丝设备Laser One、八轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

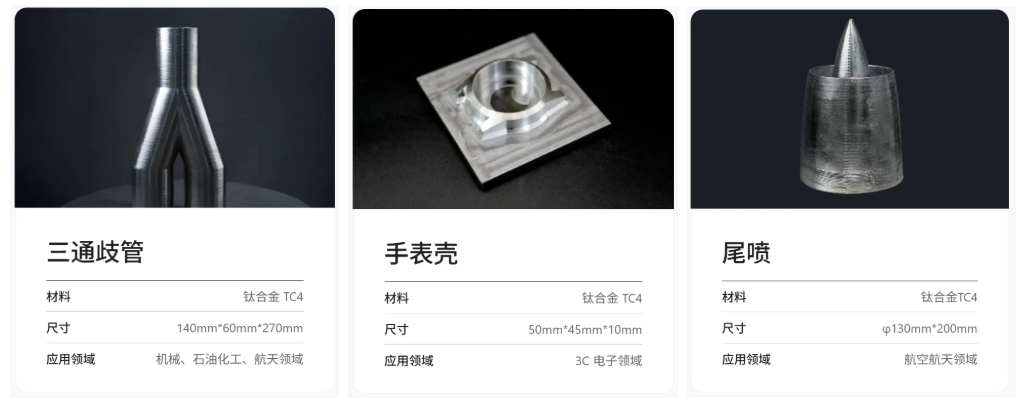

打印案例

更多关于TC4钛合金的信息，可到rongsu.com 材料科学栏目下载详细信息！
