ER316L不锈钢抗拉强度超600MPa？融速激光送丝设备工艺性能数据再公开

ER316L不锈钢是一种低碳型奥氏体不锈钢焊丝，碳含量低（≤0.03%），主要由铬、镍和钼等元素组成，具有优异的耐腐蚀性能、耐热性能和抗氧化性能，主要用于焊接不锈钢零件、管道和容器等，尤其适用于化学制品、食品加工和制药等需要高度耐腐蚀性的应用领域。

今天小编继续为大家分享融速科技激光送丝增材技术制造的ER316L不锈钢的工艺性能数据。

材料信息

ER316L不锈钢，牌号06Cr17Ni12Mo2。

工艺性能

融速科技通过工艺优化，采用激光送丝增材平台Laser One打印了ER316L不锈钢样件，经热处理后，其性能数据如下：

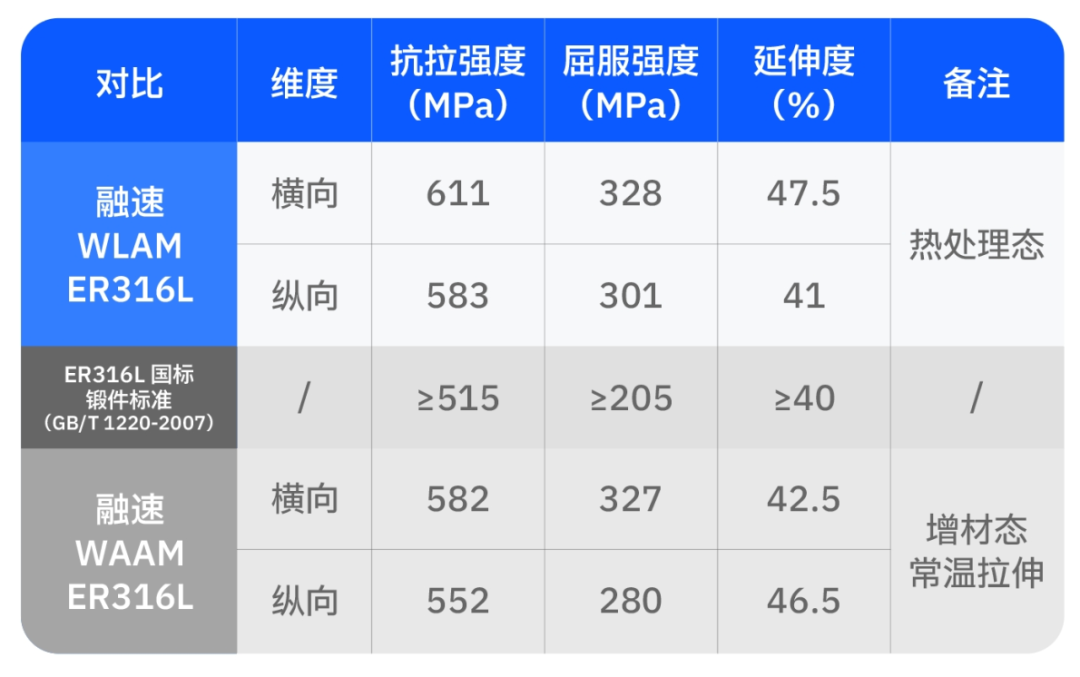

横向抗拉强度大于600MPa：ER316L不锈钢WLAM样件的横向抗拉强度为611MPa，屈服强度为328MPa，延伸率为47.5%；纵向抗拉强度为583MPa，屈服强度为301MPa，延伸率为41%，综合力学性能数据表现良好。

符合国标GB/T 1220-2007锻件标准：总体上来看，ER316L不锈钢WLAM样件的抗拉强度、屈服强度、延伸率高于ER316L不锈钢锻件标准（抗拉≥515 MPa，屈服≥205 MPa，延伸率≥40%）。

激光增材强度均优于电弧增材强度：融速科技ER316L不锈钢WLAM样件的横纵向抗拉强度和屈服强度，均优于融速科技ER316L不锈钢WAAM样件的横纵向抗拉强度（582MPa、552MPa）和屈服强度（327MPa、280MPa）。

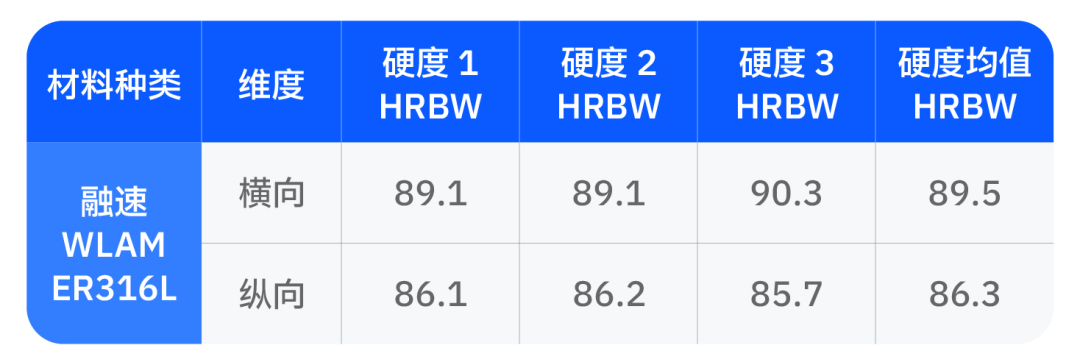

硬度数据均匀一致：横向和纵向的三组硬度数据集中，波动范围极小，横向硬度89.1、89.1、90.3 HRBW，纵向硬度86.1、86.2、85.7HRBW，横向和纵向的平均硬度值也比较接近。

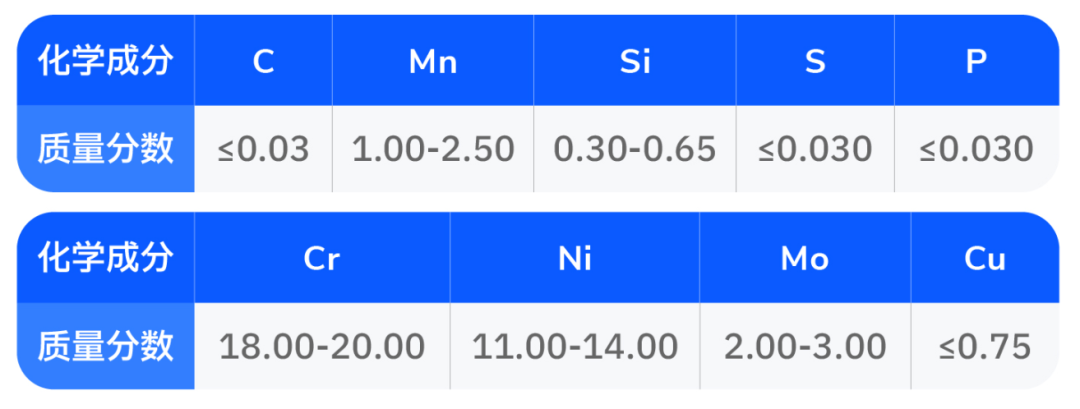

化学成分

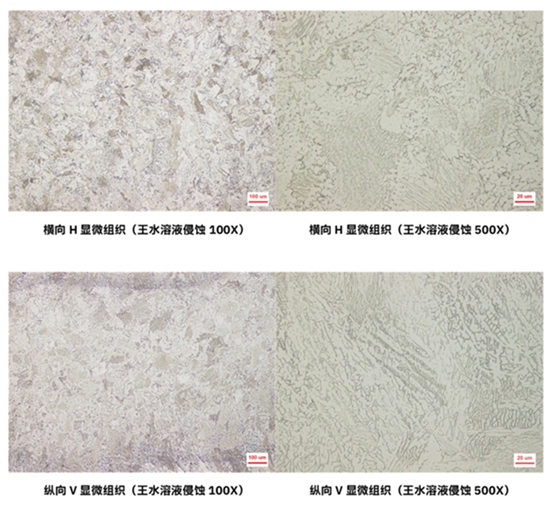

显微组织

金相

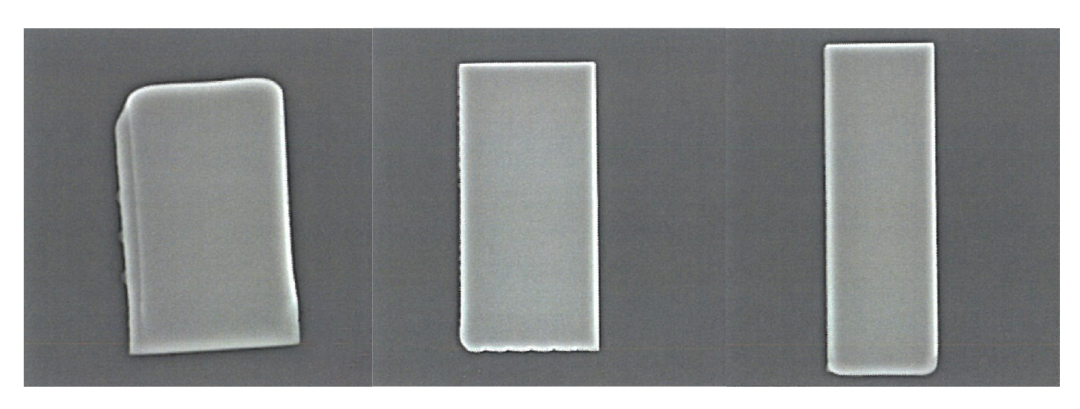

X射线无损检测

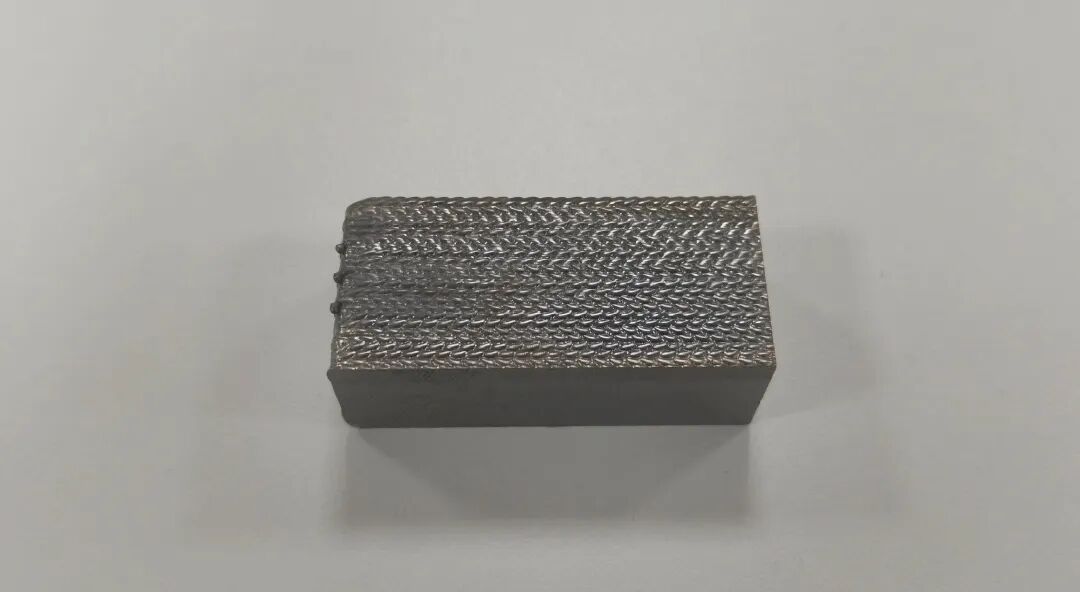

ER316L不锈钢WLAM试样

适配设备

现ER316L不锈钢适配于融速科技的科研激光送丝设备Laser One、八轴激光送丝设备Robo L1、五轴激光送丝设备Laser Five等。

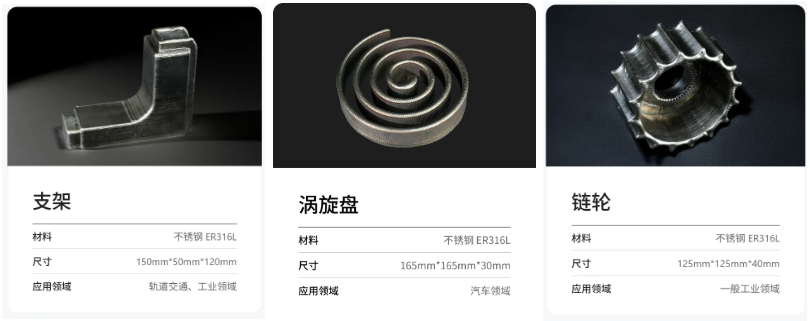

打印案例

更多关于ER316L不锈钢的信息，可到rongsu.com 材料科学栏目下载详细信息！
