激光送丝工艺强度可达1390MPa！融速科技国内首发17-4PH WLAM增材性能数据

自推出激光送丝增材制造（WLAM）技术及设备以来，融速科技便引发行业高度关注，市场对其打印的材料工艺性能也充满期待。融速科技首次在国内公开马氏体不锈钢17-4PH WLAM材料性能，不仅数据表现优异，还填补了该领域数据空白。

材料信息

马氏体不锈钢17-4PH，牌号05Cr17Ni4Cu4Nb。

工艺性能

总体数据显示：由激光送丝增材平台Laser One打印的17-4PH 样件在强度、硬度、各向同性等方面表现良好。

打印数据亮点

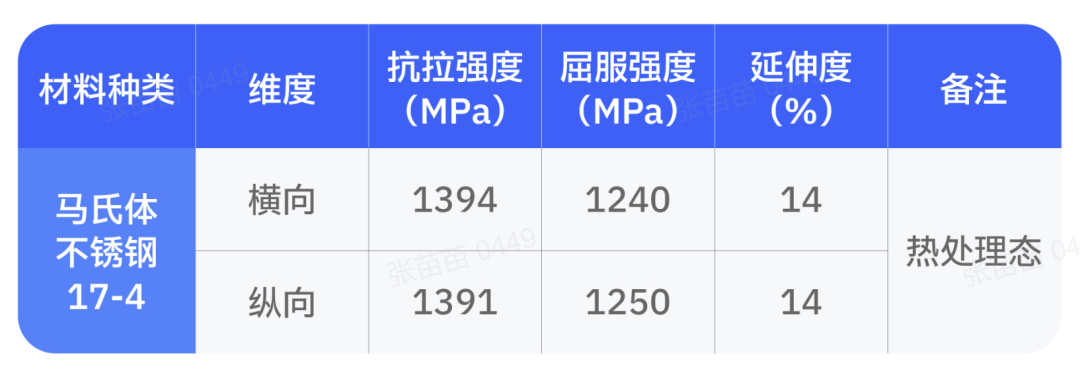

横纵向的抗拉强度均＞1390Mpa：17-4PH的横纵向抗拉强度分别为1394MPa、1391MPa，横纵向的屈服强度分别为1240MPa、1250MPa，优于常规锻件标准，符合国标标准GB/T 1220-2007。

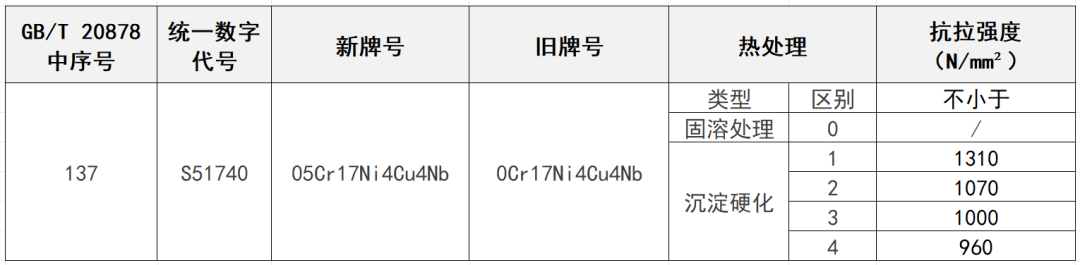

GB/T 1220-2007标准对不锈钢试样的力学性能要求

激光增材强度均优于电弧增材强度：在相同的热处理状态下，融速科技17-4PH WLAM样件的抗拉强度和屈服强度优于电弧增材样件，各项性能指标均高出约110-170 MPa。

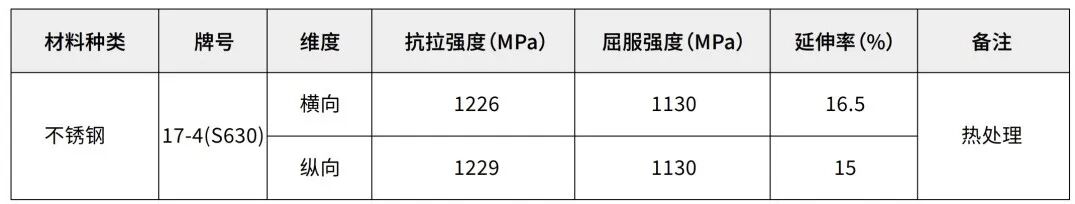

融速科技17-4PH电弧增材拉伸性能

硬度数据均＞43：经过热处理后，17-4PH WLAM样件的硬度横向均值43.6，纵向43.4，绝对硬度值达到热处理后17-4PH的理想指标；同时纵横硬度极差仅为0.1、0.3，具备极低的单方向离散度，数值波动小，工艺稳定性高。

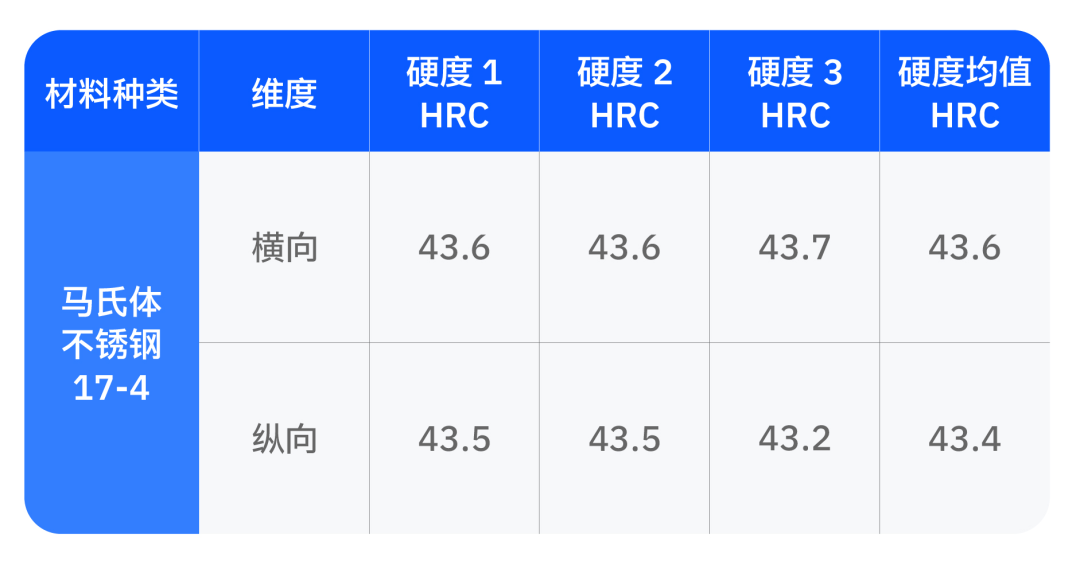

17-4PH WLAM样件的硬度数据

各向同性差异＜1%：通常，增材制造件因逐层堆积的特性，其横向与纵向性能存在差异。但此次17-4PH WLAM件横向与纵向的强度、硬度与延伸率几乎一致（差异＜1%），具备高度各向同性特征。

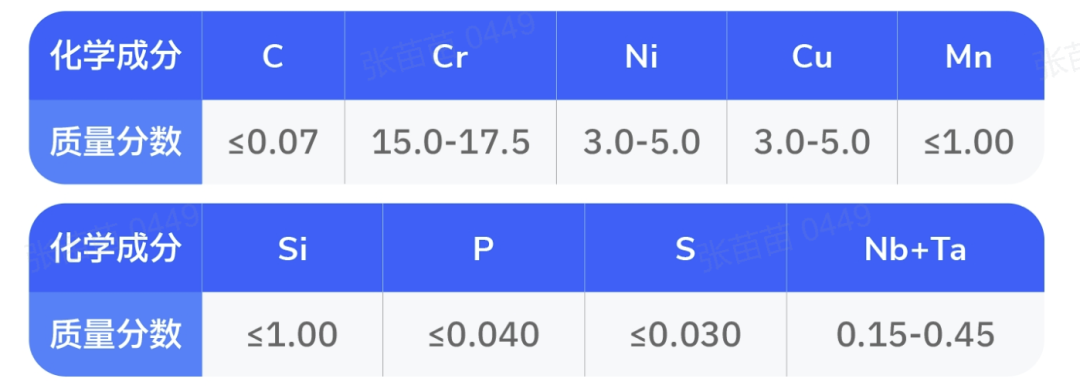

化学成分

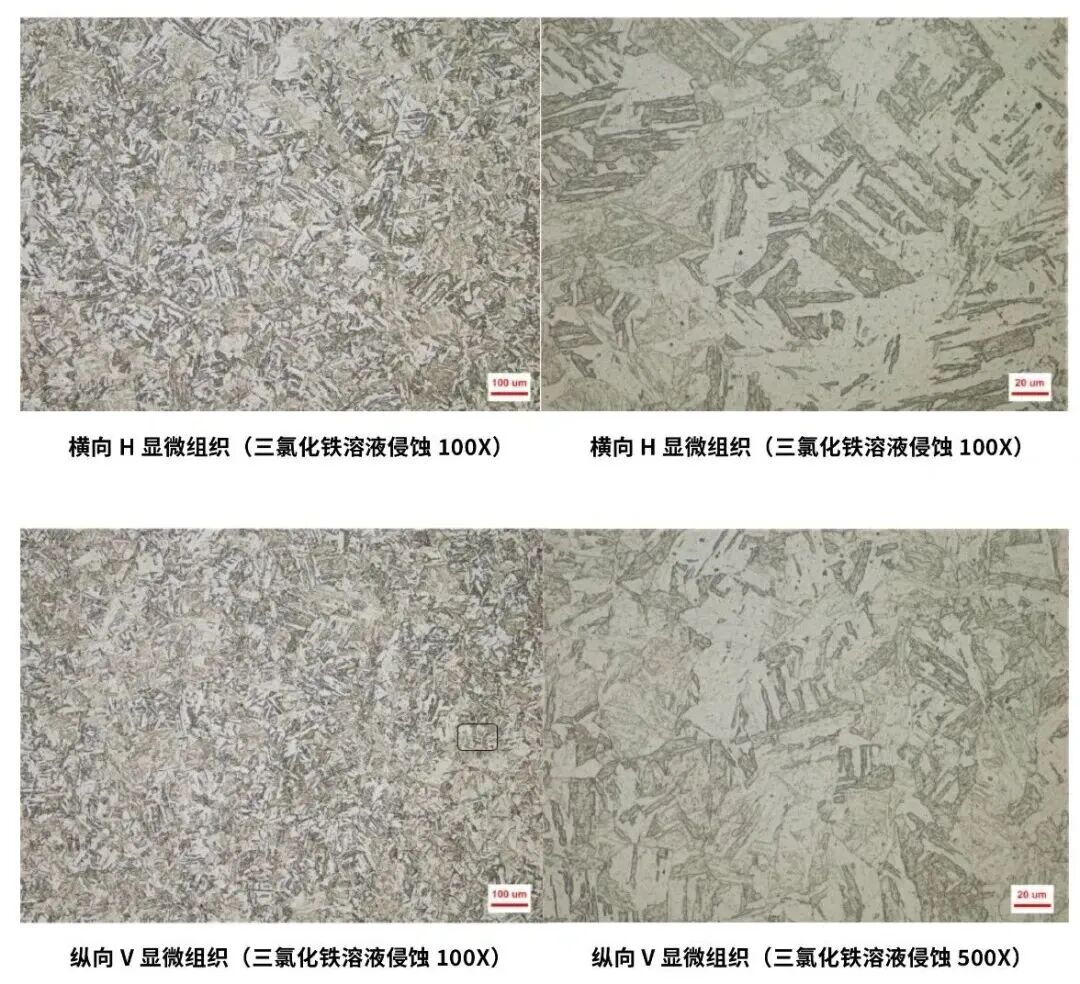

显微组织

金相

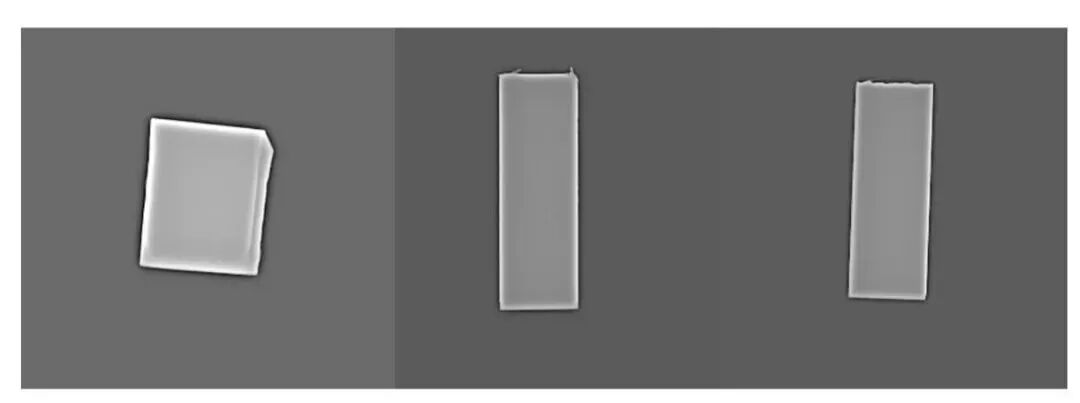

X射线无损检测

此次数据公开，推动国内WLAM技术从“工艺可行”迈向“性能可靠”新阶段。现17-4PH适配于融速科技WLAM设备Laser One、Robo L1、Laser Five等，可为高强度、高硬度的零件制造提供可靠选择。

更多关于马氏体不锈钢17-4PH的信息，可到 rongsu.com 材料科学栏目 下载详细信息！
